可编程交流电源供应器ANFP系列

商品说明

产品概述

■ ANFP系列可编程交流电源供应器，采用FPGA数字化控制、瞬时波形控制及高频脉宽调制 (SPWM)等技术，具有响应速度快、输出精度高、波形质量优越等优点;具备可承受3倍额定电流冲击的能力，负载适应性强;具备多种输出模式和复杂可编程功能，可实现阶梯、步阶、渐变等测试要求;具备三相不平衡输出模式，实现相关法规测试或模拟特殊电网供电等要求。可广泛应用于实验室、质检单位、科研院所及认证中心等场所。

产品特点

■ 采用FPGA数字化技术，控制精确，保证输出高质量的正弦波形；

■ 先进的电源管理模式：三相标准模式、三相不平衡模式(三相电压可独立调节，相位差0~359.9°可调)、三相独立模式（三相电压、频率，均可独立调节）、并联单相模式（三路并联单相输出）；

■ 具备阶梯、步阶、渐变等复杂编程功能，可实现相关法规测试；

■ 具备谐波模式，可叠加2~40次谐波；

■ 3倍额定电流冲击承受2S，可直接启动等同于1/3电源功率的冲击型负载；

■ 输出状态下调节电压及频率，频率立即变化，无过渡时间；

■ 测量功能齐全：电压、电流、电流峰值、频率、有功功率、视在功率、功率因数、电压峰值因数；

■ 在线监控功能：输出状态下监控IGBT温度、变压器温度、风机转速、输入电压等参数；

■ “黑匣子”功能：自动记录报警时的电源状态、报警代码等，极大缩短维护时间；

■ 风机转速根据电源温度自动调整，降低噪音；

■ Lock键，人性化设计，5分钟不操作自动锁定，防止误操作；

■ 机箱采用组合机柜形式，8寸大屏幕彩色液晶显示；

■ 标配RS232通讯接口，可选配RS485、GPIB、Ethernet通讯接口或模拟控制方式。

产品应用

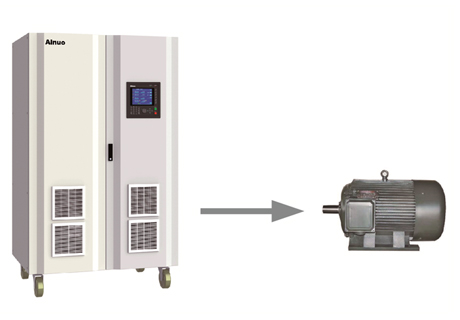

■ 抗冲击性能：无需软启动可直接启动1/3电源功率的冲击型负载

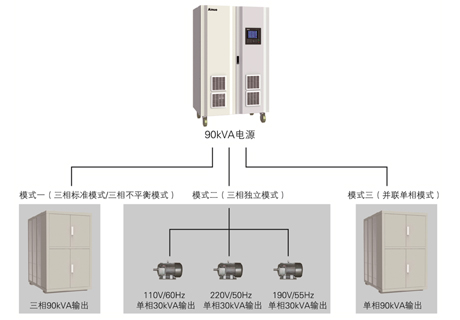

■ 电源管理模式(三相标准模式/三相不平衡模式、三相独立模式、并联单相模式)

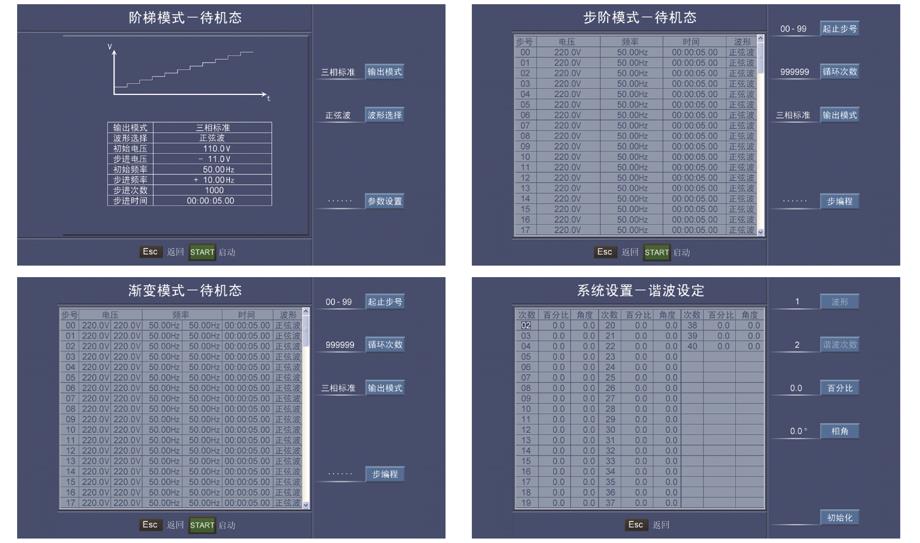

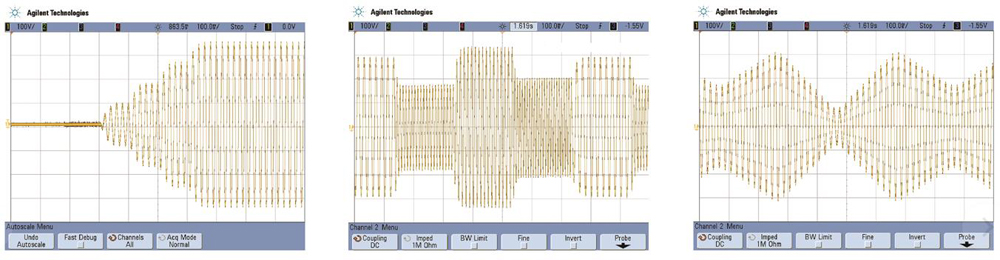

■ 可编程输出(阶梯、步阶、渐变)

■ 三相不平衡输出(幅值不平衡+角度不平衡)

■ 输出可叠加谐波

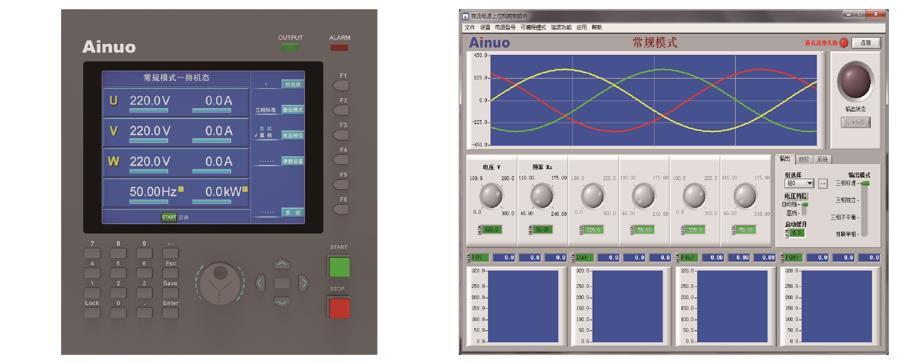

■ 大尺寸彩色液晶、数字键输入、旋钮操作

■ 上位机控制软件

技术规格

型号			ANFP015A	ANFP030A	ANFP045A	ANFP060A	ANFP090A	ANFP120A	ANFP180A	ANFP240A
电源容量			15kVA	30kVA	45kVA	60kVA	90kVA	120kVA	180kVA	240kVA
交流输入	相数		三相四线+PE
	电压		相电压：220V±33V，线电压：380V±57V
	频率		50/60Hz±3Hz
交流输出	相数		三相四线
	模式		三相标准模式、三相不平衡模式、三相独立模式、并联单相模式
	电压		相电压：0.0～300.0V 自动档：(低档)0.0～150.0V，(高档)150.1～300.0V；高档锁定：(高档)0.0～300.0V
	频率		40.00～240.00Hz
	三相标准/三相不平衡模式额定电流	110V	45.4A	90.9A	136.3A	181.8A	272.7A	363.6A	545.4A	727.2A
		220V	22.7A	45.4A	68.2A	90.9A	136.3A	181.8A	272.7A	363.6A
	三相独立模式额定电流	110V	45.4A	90.9A	136.3A	181.8A	272.7A	363.6A	545.4A	727.2A
		220V	22.7A	45.4A	68.2A	90.9A	136.3A	181.8A	272.7A	363.6A
	并联单相模式额定电流	110V	136.3A	272.7A	409.1A	545.4A	818.2A	1090.9A	1636.4A	2181.8A
		220V	68.2A	136.3A	204.5A	272.7A	409.1A	545.4A	818.2A	1090.9A
	设定精度	电压	分辨力：0.1V，精度：0.2%×读数值+0.2%×满量程值
		频率	分辨力：0.01Hz，精度：0.05%
	测量精度	电压	分辨力：0.1V，精度：0.2%×读数值+0.2%×满量程值
		频率	分辨力：0.01Hz，精度：0.05%
		电流	分辨力：0.1A/1A，精度：0.3%×读数值+0.3%×满量程值
		功率	分辨力：0.1kW/0.01kW/0.001kW，精度：0.45%×读数值+0.45%×满量程值
	频率稳定度		≤0.02%
	电压失真度		线性负载：THD＜1%
	瞬态恢复时间		20ms
	三相相位差		三相标准模式：120°±2°
			三相不平衡模式：0.0°～359.9°，0.1°可调
	相电压波峰系数		1.41±0.1
	源电压效应		≤1%
	负载效应		≤1%
	过载能力		105%＜输出≤110% 15秒关断输出；110%＜输出≤200% 5秒关断输出； 200%＜输出≤300% 2秒关断输出；300%＜输出立即关断输出。
	抗冲击能力		可承受3倍额定电流持续2S
	保护装置		IGBT过热、IGBT过流、变压器过热、输入过压、输入欠压、输出过压、输出欠压、输出缺相、输出过流、输出过载、输出短路
	效率		＞86%
功能	显示方式		8寸LCD显示，分辨率：800*600
	输出波形		正弦波、谐波(叠加2~40次谐波)
	编程功能	阶梯模式	9999阶梯
		步阶模式	100步999999循环
		渐变模式	100步999999循环
	启动缓升时间		0.0～99.9秒
	在线调节功能		常规模式下，可在线调节输出电压、输出频率，可在线切换波形
	记忆功能		掉电记忆功能，可记忆上次输出模式及参数
	快捷组		常规模式10组，谐波10组
	线路压降补偿		0.000～0.500欧
	通讯接口		RS232（标配)、RS485（选配)、GPIB（选配)、Ethernet（选配)
	远程控制		模拟控制口（选配)
工作环境	温度		0～40℃
	湿度		20～90%RH
外形尺寸W×H×D(mm)			1000×1990×800			1200×1990×800		1200×1990×1000
重量(Kg)			310	360	500	620	810	1060	1280	1380

型号			ANFP350A	ANFP450A	ANFP550A	ANFP650A
电源容量			350kVA	450kVA	550kVA	650kVA
交流输入	相数		三相四线+PE
	电压		相电压：220V±33V，线电压：380V±57V
	频率		50/60Hz±3Hz
交流输出	相数		三相四线，
	模式		三相标准模式、三相不平衡模式、三相独立模式
	电压		相电压：0.0～300.0V 自动档：(低档)0.0～150.0V，(高档)150.1～300.0V；高档锁定：(高档)0.0～300.0V
	频率		40.00～240.00Hz
	三相标准/三相不平衡模式额定电流	110V	1060A	1363A	1666A	1970A
		220V	530.3A	681.8A	833.3A	984.8A
	三相独立模式额定电流	110V	1060A	1363A	1666A	1970A
		220V	530.3A	681.8A	833.3A	984.8A
	设定精度	电压	分辨力：0.1V，精度：0.2%×读数值+0.2%×满量程值
		频率	分辨力：0.01Hz，精度：0.05%
	测量精度	电压	分辨力：0.1V，精度：0.2%×读数值+0.2%×满量程值
		频率	分辨力：0.01Hz，精度：0.05%
		电流	分辨力：0.1A/1A，精度：0.3%×读数值+0.3%×满量程值
		功率	分辨力：0.1kW/0.01kW/0.001kW，精度：0.45%×读数值+0.45%×满量程值
	频率稳定度		≤0.02%
	电压失真度		线性负载：THD＜3%
	瞬态恢复时间		20ms
	三相相位差		三相标准模式：120°±2°
			三相不平衡模式：0.0°～359.9°，0.1°可调
	相电压波峰系数		1.41±0.1
	源电压效应		≤1%
	负载效应		≤1%
	过载能力		105%＜输出≤110% 15秒关断输出；110%＜输出≤200% 5秒关断输出； 200%＜输出≤300% 2秒关断输出；300%＜输出立即关断输出。
	抗冲击能力		可承受3倍额定电流持续2S
	保护装置		IGBT过热、IGBT过流、变压器过热、输入过压、输入欠压、输出过压、输出欠压、输出缺相、输出过流、输出过载、输出短路
	效率		＞86%
功能	显示方式		8寸LCD显示，分辨率：800*600
	输出波形		正弦波
	编程功能	阶梯模式	9999阶梯
		步阶模式	100步999999循环
		渐变模式	100步999999循环
	启动缓升时间		0.0～99.9秒
	在线调节功能		常规模式下，可在线调节输出电压、输出频率，可在线切换波形
	记忆功能		掉电记忆功能，可记忆上次输出模式及参数
	快捷组		常规模式10组
	线路压降补偿		0.000～0.500欧
	通讯接口		RS232（标配)、RS485（选配)、GPIB（选配)、Ethernet（选配)
	远程控制		模拟控制口（选配)
工作环境	温度		0～40℃
	湿度		20～90%RH
外形尺寸W×H×D(mm)			1800×1990×1400	2400×1990×1400	3000（1400+1600）×1900×1400
重量(Kg)			2730	3150	4270	4660
